Advantech WebAccess案例应用---船闸控制系统

Date: 3/10/2015 8:22:36 PM





项目介绍






船闸控制系统主要对上、下游闸阀门实现控制,保证船只的通航快速、安全。在上游和下游闸首一般都设有操作室,可实现船闸的集中和分散控制。

系统要求

为了保证船只的正常通航,必须对上、下游闸阀门实现正确的控制,杜绝误操作发生事故,故系统对操作权限有严格的区分;同时一旦出现故障,应立即提醒操作人员和机电维修人员尽快处理,系统自动将故障消息传送给机电维修班,在操作室和机电维修班以及管理处,均能实现监视。故系统应具有强大的网络功能,但不能过多的增加用户的投资。

系统方案

针对系统要求,传统的HMI/SCADA软件如要实现,用户的投资成本就会增加很多,故选用WEBACCESS软件,而WEBACCESS软件是首家完全基于IE浏览器的HMI/SCADA监控软件,其免费的无限客户端—— 由于WebAccess与生俱来的网络架构,决定了客户端是免费、无限的,克服了传统软件一旦涉及到网络版都需要额外购买客户端的问题。对于安全体系,WEBACCESS的严密的网络安全体系——WebAccess可以将用户划分为多种类型,不同的用户类型具有不同的界面访问权限;同时还使用了区域和等级的概念以保护IO点,一个IO点可以被指定在某一个区域中的某一个安全等级,而用户可以被指定在多个区域拥有不同的安全等级。在监控时,如果用户需要修改某个IO点的值时,该用户的用户类型必须拥有可以更改该点值的能力,即他在该区域拥有的安全级别必须高于该点的安全等级。

系统架构图

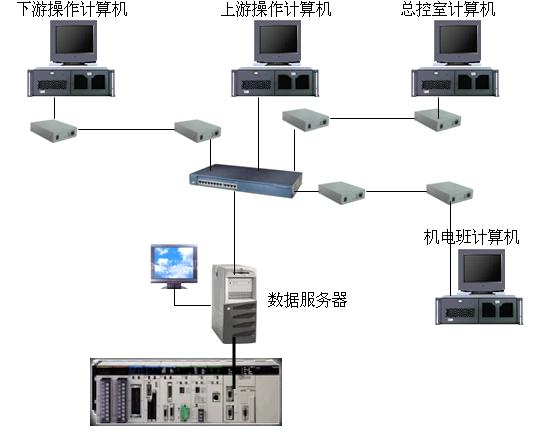

本系统采用OMRON PLC+WEBACCESS软件构成整个系统的监控。网络配置图如下:

船闸控制系统架构图



总结

通过以上WEBACCESS软件在船闸的实际应用,我们可以总结出WEBACCESS软件在该项目中的几点优势:
1. 优越的网络功能,免费的无限客户端。
2. 灵活的上位操作模式。根据最上层最高层管理员的授权,下面的工程管理员操作具有不同的操作权限,具备了无关人员的不可操作权限,同时又避免了相关操作人员的误操作。
